Un trio de meuble en épicéa : l'armoire

Descriptif:
Plans détaillés de l'armoire en épicéa évoquée par Diomedea dans le n°43 de BOIS+.
Sommaire:

Remarque : le bouton bouton-visionner-pdf
(ci-dessus) n'est pas actif.


Un autre « Bonus » liés au n°43 :
- un abat-jour en placage
- un trio de meuble en épicéa le bahut

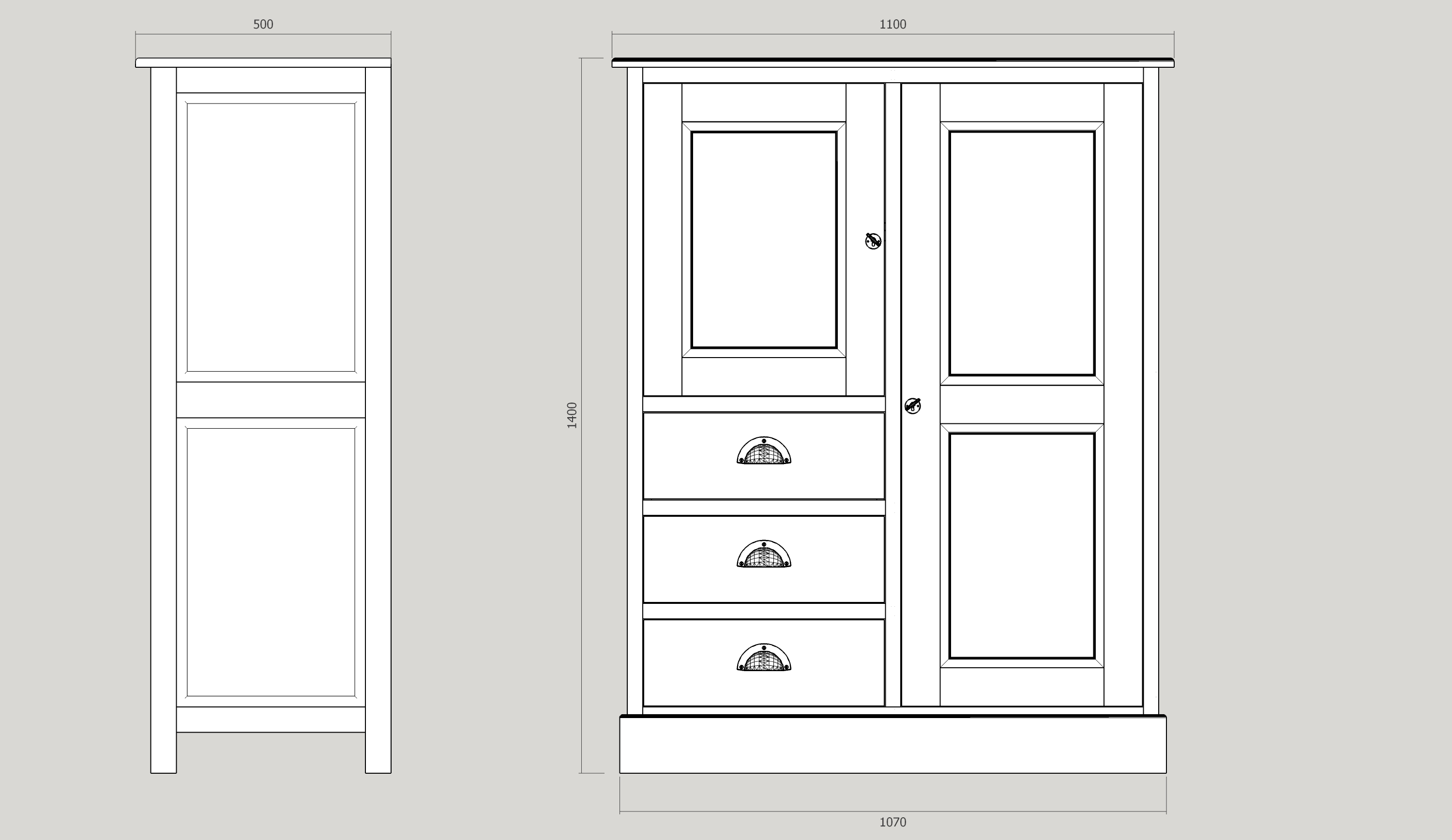

Encombrement

Vues-encombrement-armoire-epicea

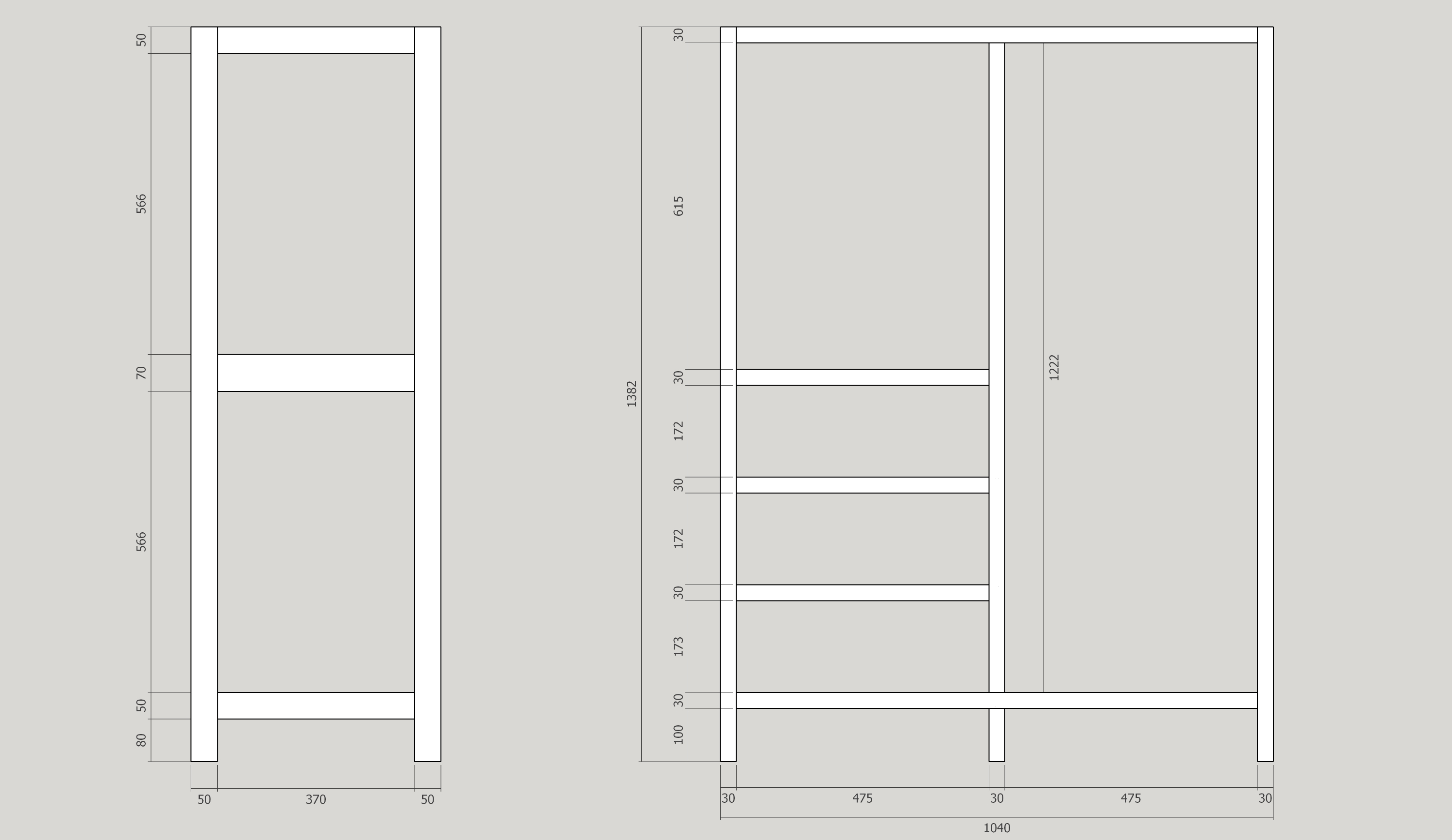

Ossature face et côté

Ossature-face-et-cote-armoire-epicea

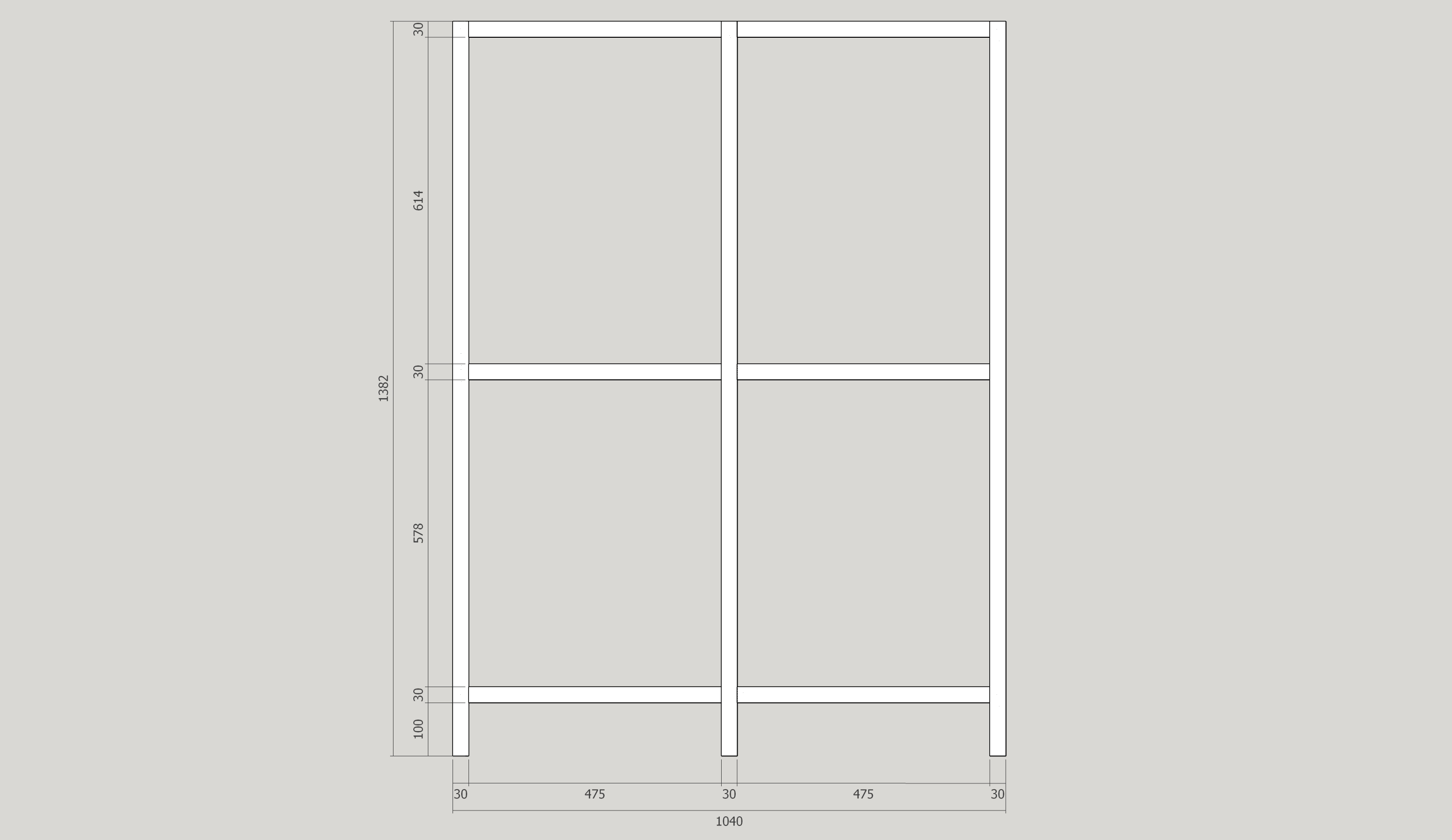

Ossature arrière

Ossature-arriere-armoire-epicea

► Animation des coupes

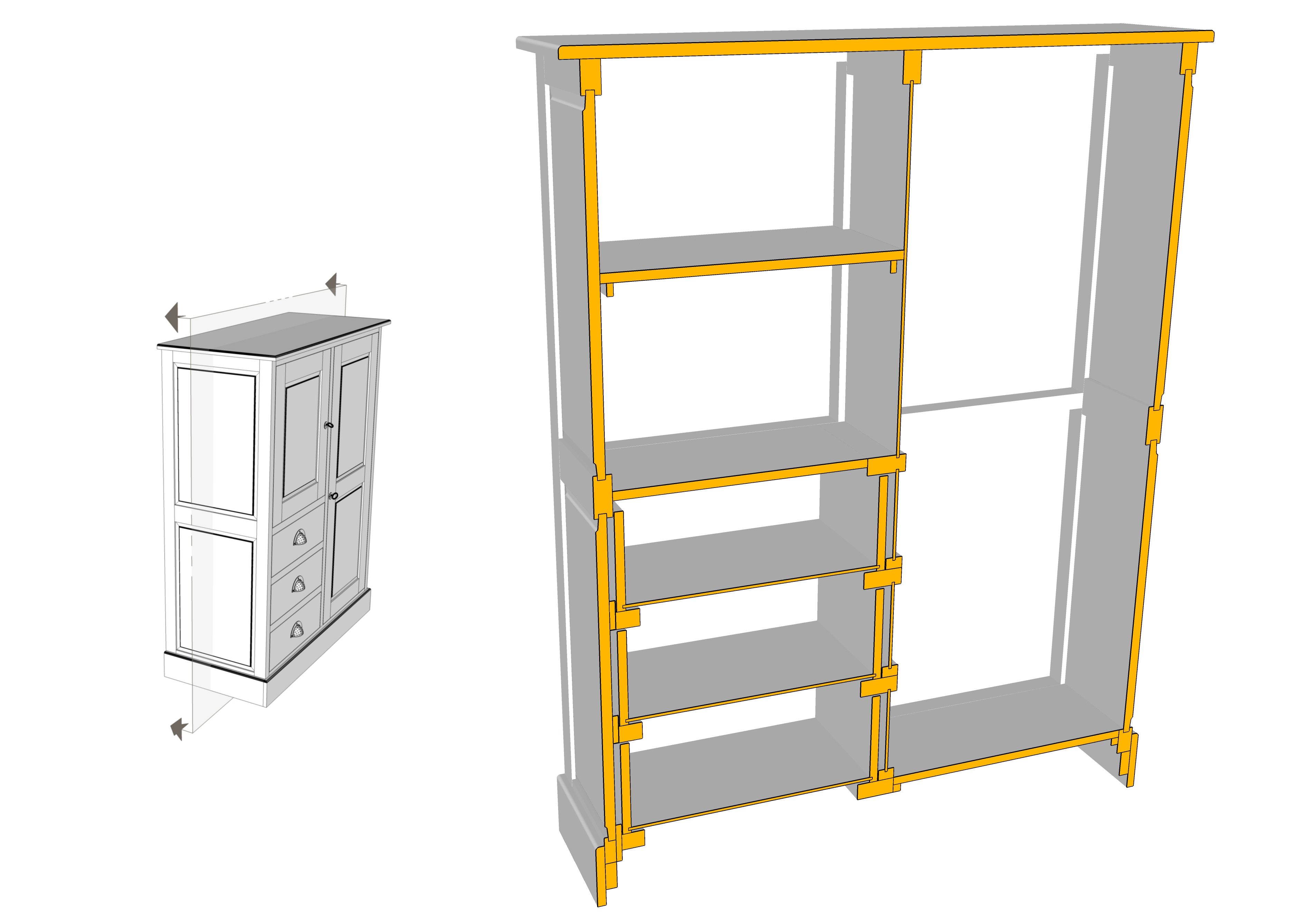

Coupe verticale longitudinale

Coupe-verticale-longitudinale

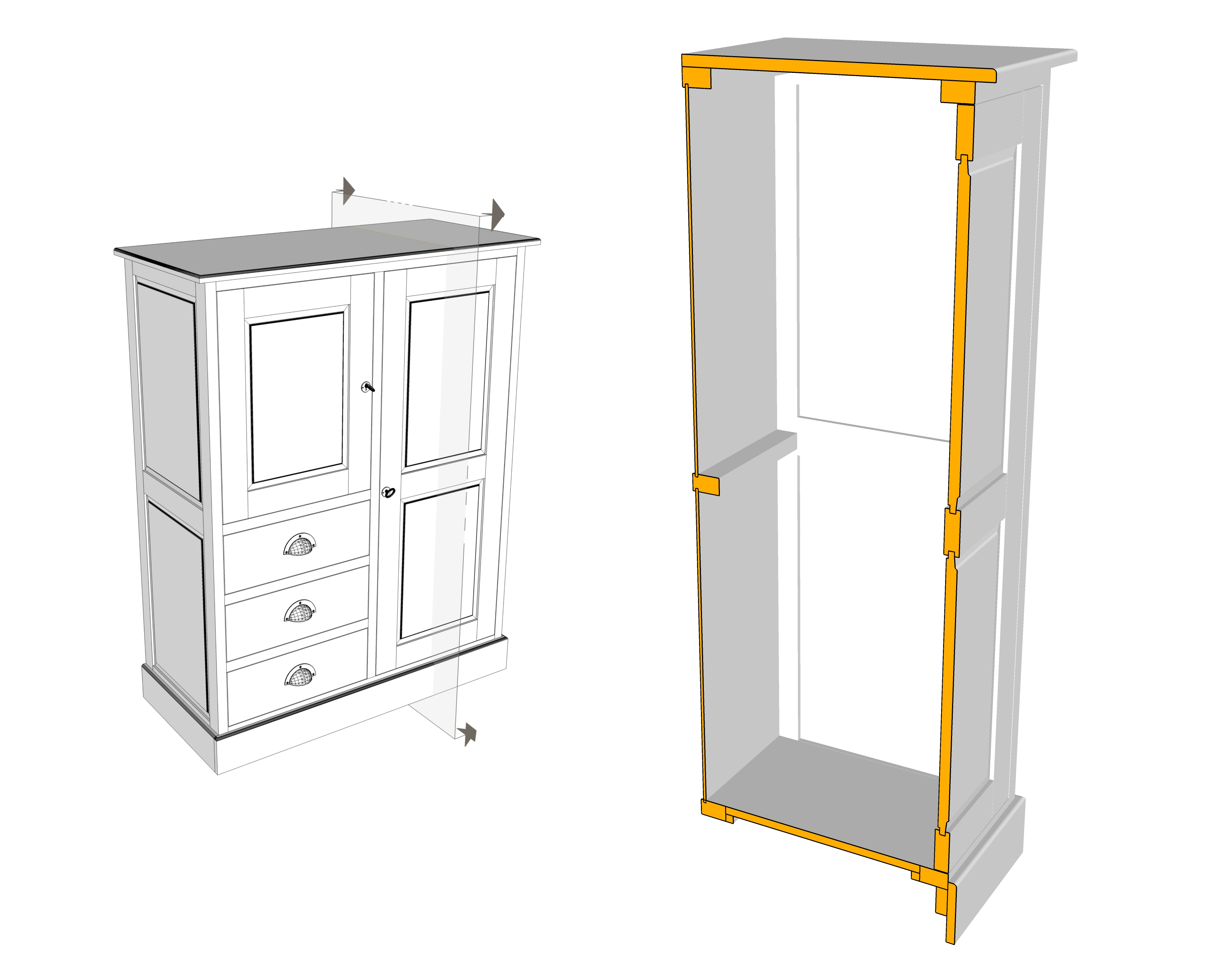

Coupe verticale transversale-1

Coupe-verticale-transversale

Coupe verticale transversale-2

Coupe-verticale-transversale-2

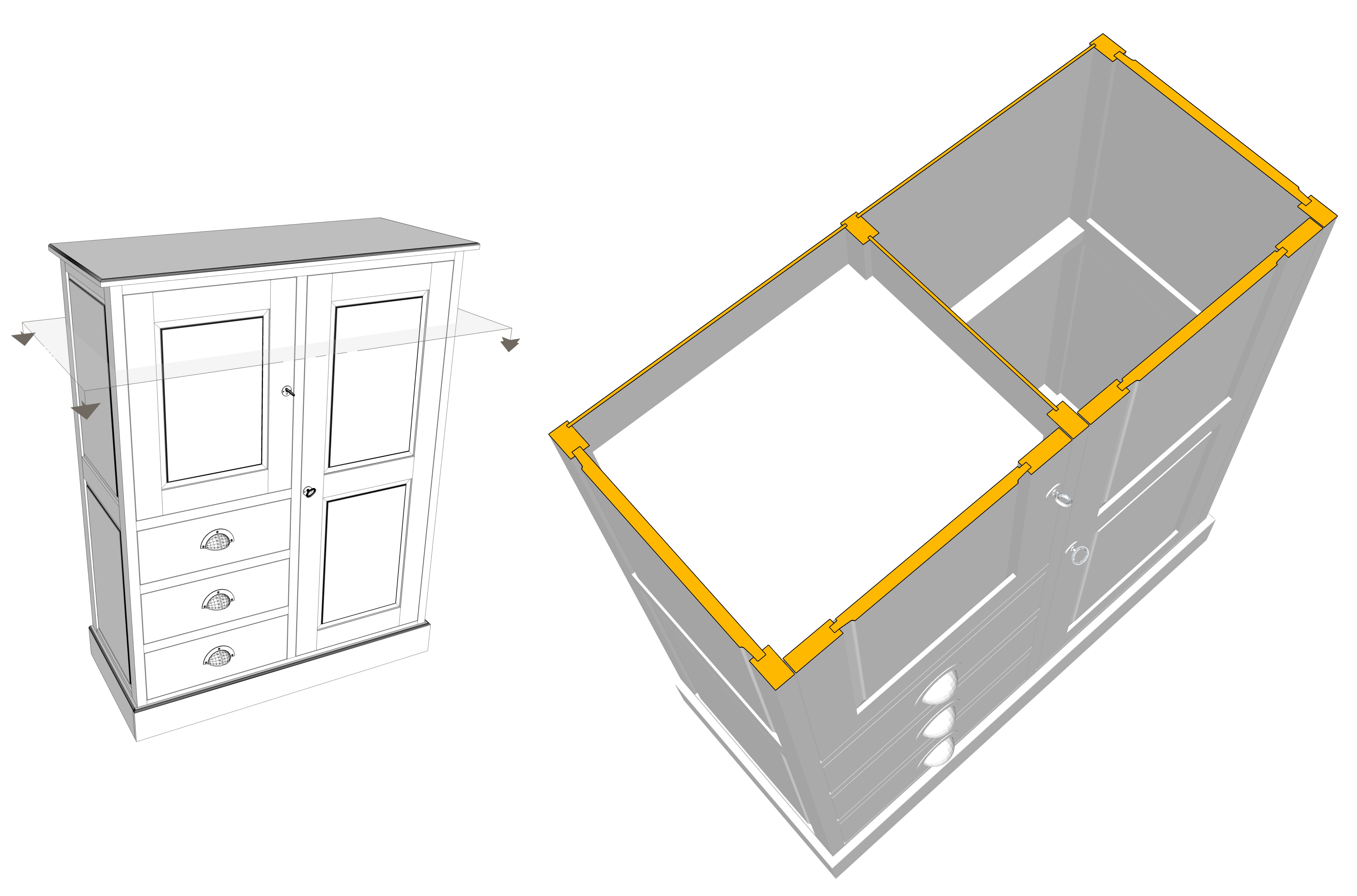

Coupe horizontale-1

Coupe-horizontale-1

Coupe horizontale-2

Coupe-horizontale-2

Fiche de débit

Vos commentaires

Connectez-vous ou inscrivez-vous pour publier un commentaire
garfield52 20/07/2017 09h03

Dommage que nous n'ayons pas la fiche de débit pour le bahut.

Hugues Hovasse - BLB 07/08/2017 10h21

Le plan du bahut est en ligne ! Vous pouvez le consulter à cette adresse.

garfield52 07/08/2017 19h36

Merci Super

MHLAPORTE 24/07/2017 10h09

Bonjour
Pouvez vous me dire si on va avoir les plans et la fiche de débit pour le bahut
Merci d'avance pour votre réponse

Hugues Hovasse - BLB 07/08/2017 09h56

Il est en ligne ! Vous pouvez le consulter à cette adresse.
