Bague de copiage

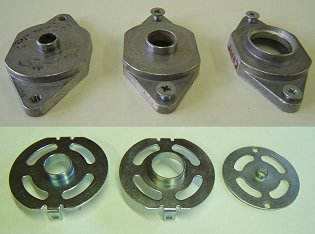

La bague de copiage, souvent appelée « guide à copier », est un petit accessoire qui se fixe sous l’embase d’une défonceuse à l’aide de deux vis ou par un système de clips. Il permet de prendre appui sur le chant d’un gabarit pour usiner une pièce selon une trajectoire précise (celle imposée par le gabarit). Il existe plusieurs diamètres de guide à copier permettant de s’adapter plus ou moins au diamètre de la fraise utilisée. Les défonceuses sont aujourd’hui généralement livrées avec au moins une bague de copiage.

Pour réussir ses travaux au guide à copier, il est important de bien intégrer la notion de marge de copiage, c’est-à-dire la différence de rayon entre la fraise et la bague de copiage, autrement dit, la distance qui va séparer le tranchant de la fraise du chant du gabarit lors de l’usinage. Il est indispensable de connaître cette valeur pour pouvoir réaliser le gabarit (gabarit = contour usinage – marge de copiage).
