Deux jolies lampes LED : compléments de plan et conseils de montage

Descriptif:
La lampe "casse tête" étant composée de vingt-et-une pièces, le collage est une étape assez délicate. Nous vous proposons un ordre de montage qui devrait vous faciliter le travail.
Sommaire:

Note : il se peut que le fichier PDF que nous vous proposons ici ne s'ouvre pas correctement, avec les navigateurs Chrome ou Firefox. Si c'est votre cas, faites un clic droit sur le bouton "Visionnez le PDF" (sur PC), ou touche Pomme + clic (sur Mac), et cliquez sur "Enregistrer le lien sous", choisissez l'emplacement du fichier sur votre ordinateur et enregistrez : vous pouvez alors visionner l'animation 3D avec votre lecteur de fichier PDF (Acrobat Reader…).

Pour que le montage ne se transforme pas en un véritable en casse-tête, procédez étape par étape, en commençant par assembler cinq sous-ensembles comme indiqué ci-dessous.

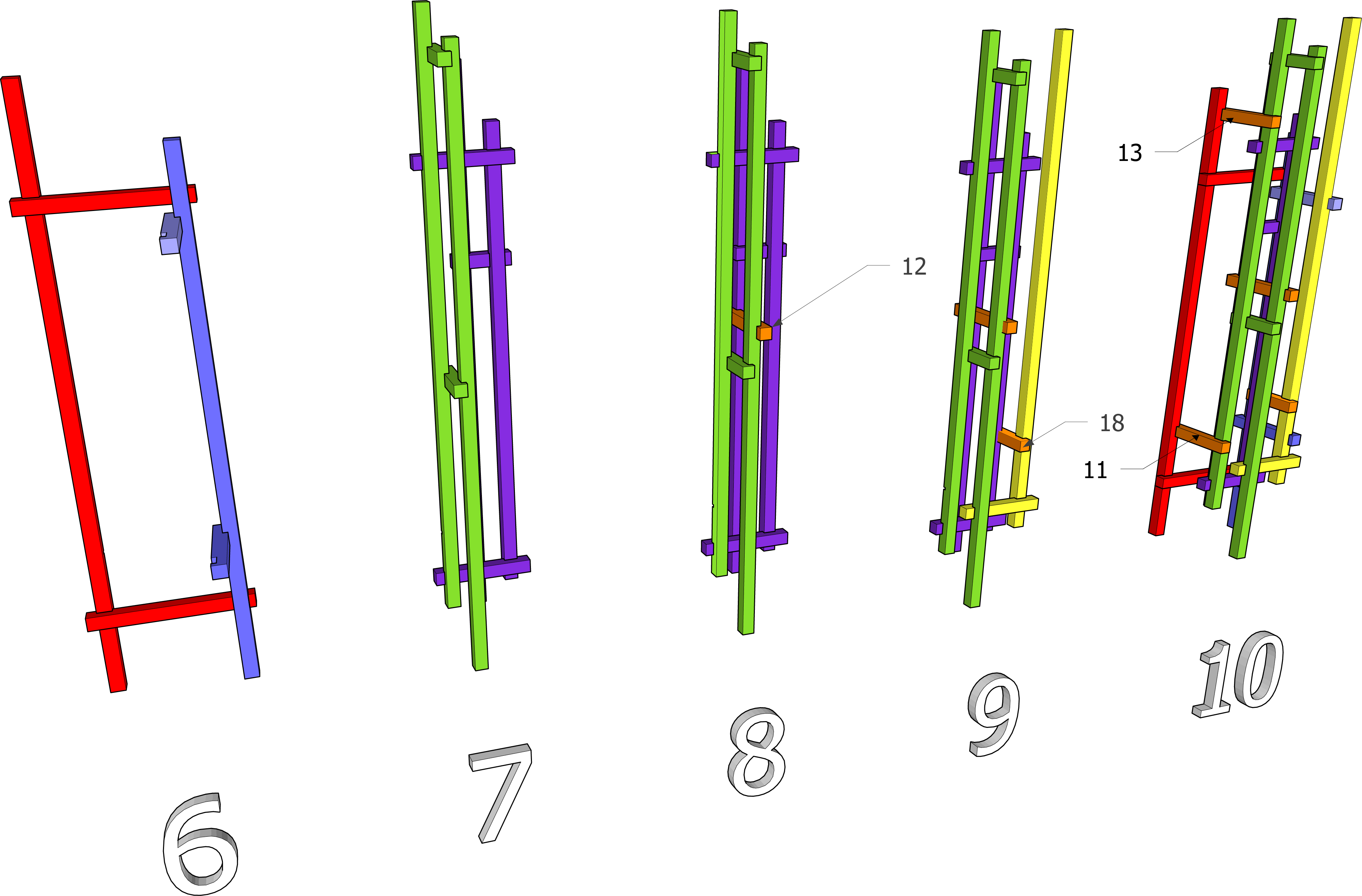

La suite du montage consiste à combiner progressivement les cinq sous-ensembles en intégrant les dernières traverses manquantes.

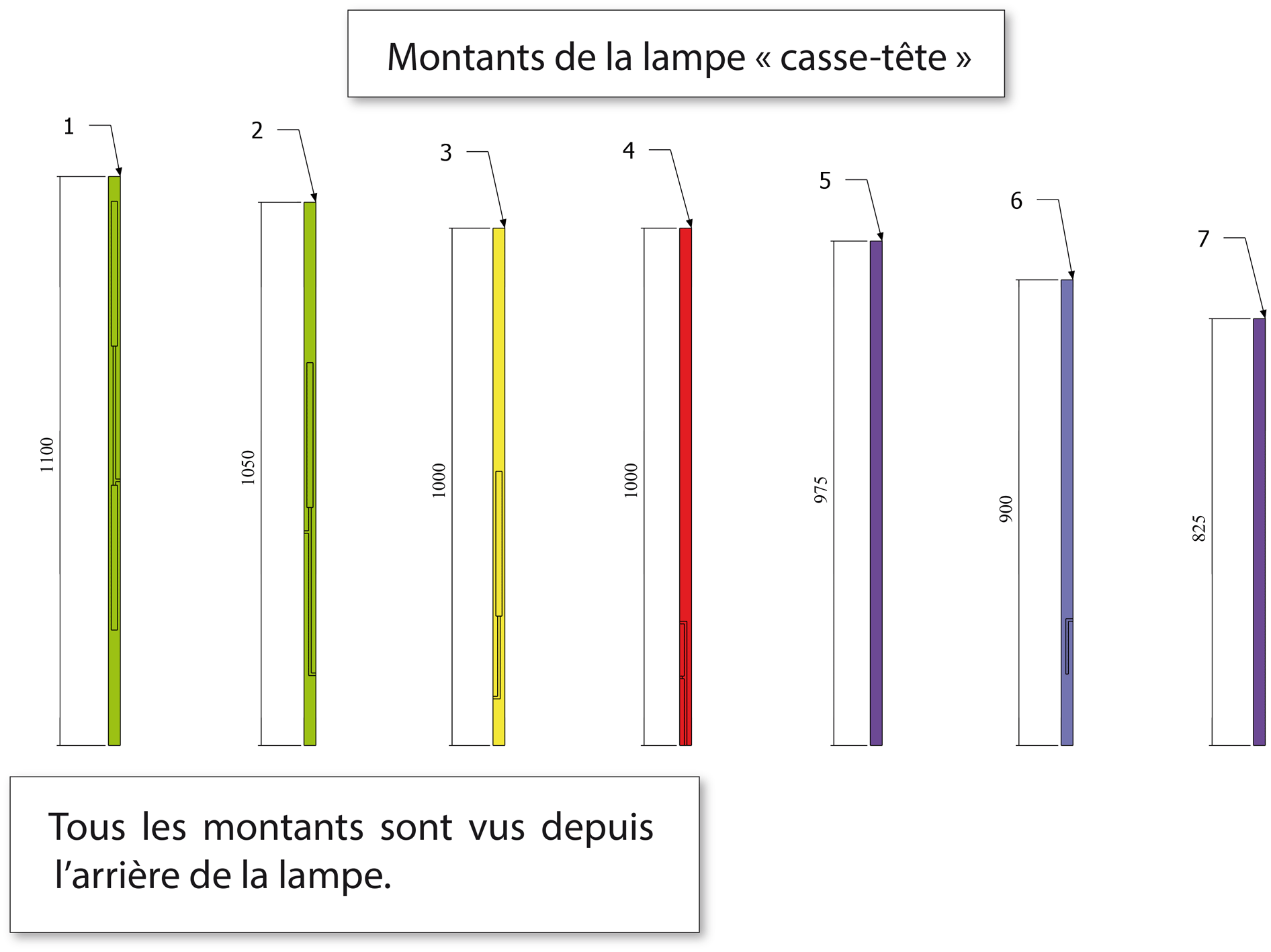

Les compléments de plan ci-dessous vous permettront d'identifier chaque pièce par sa couleur et son numéro.

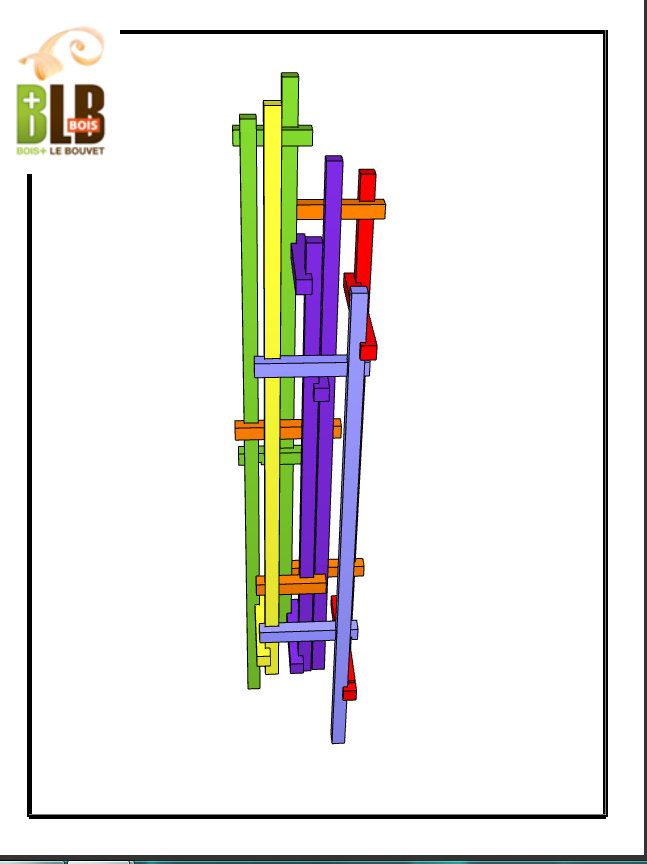

  Pour vous aider à situer chaque usinage (emplacements des barres de LED et passages des cables), nous vous proposons ce PDF 3D manipulable. Vous pourrez ainsi tourner et retourner la lampe pour bien visualiser chaque élément. Vous y accederez en cliquant sur le bouton "visionnez le PDF" en haut de page.

Tag:

Vos commentaires

Connectez-vous ou inscrivez-vous pour publier un commentaire
tanaka 24/08/2013 10h50

je n'arrive pas à trouver des barres de LED.
Où pourrais je m'en procurer
Je ne trouve que des rubans de LED. Est-ce que l'intensité sera suffisante.
Merci

Njoro 27/08/2013 19h43

Si vous avez un magasin IKEA près de chez vous (vous pouvez aussi commander par internet), vous pouvez utiliser les mêmes barres que j'ai moi-même utilisées pour ces lampes.
http://www.ikea.com/fr/fr/catalog/products/60116540/
Ce lien était en dernière page de Bois+.
Il y a aussi d'autres sites sur internet mais il faudra adapter votre lampe à la longueur ou l'épaisseur des barres. Par exemple:
http://www.lumitronix.fr/LED-barres-modules-oxid/
