Dimensions des usinages

Il est vital de parler le même langage : essayons d’instaurer des codes afin de nous assurer de partager le même vocabulaire quand on parle de profondeur, de largeur ou de longueur d’un usinage comme une rainure, une feuillure, une moulure, un tenon ou une mortaise.

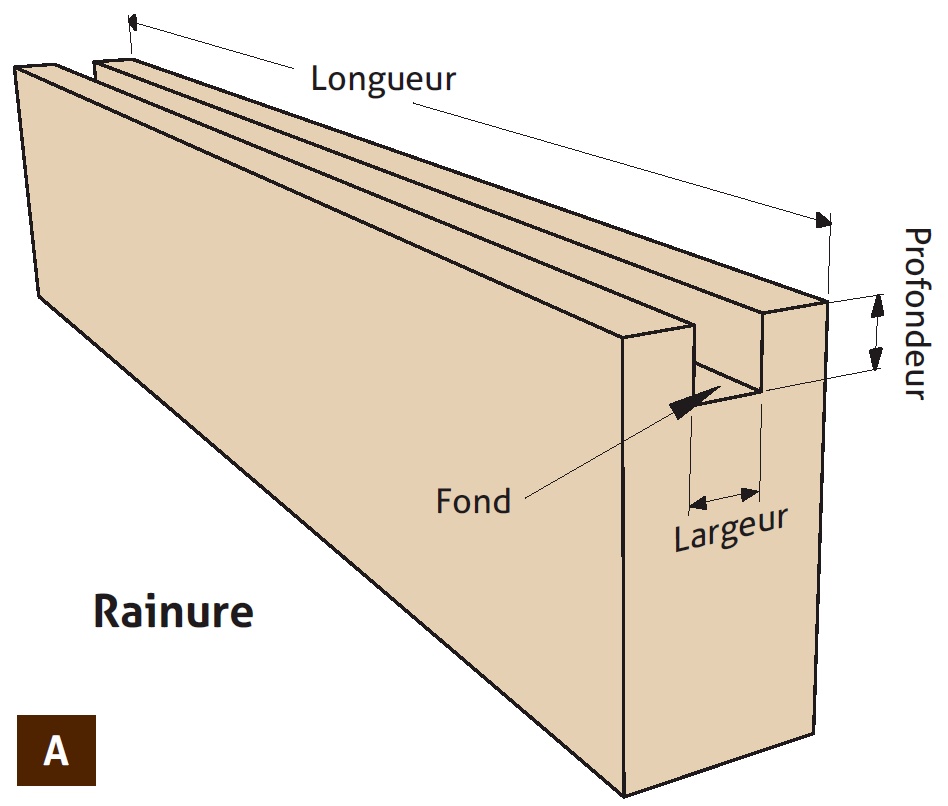

  • • La rainure est toujours déterminée par rapport à son fond, selon les codes de la Fig. A.

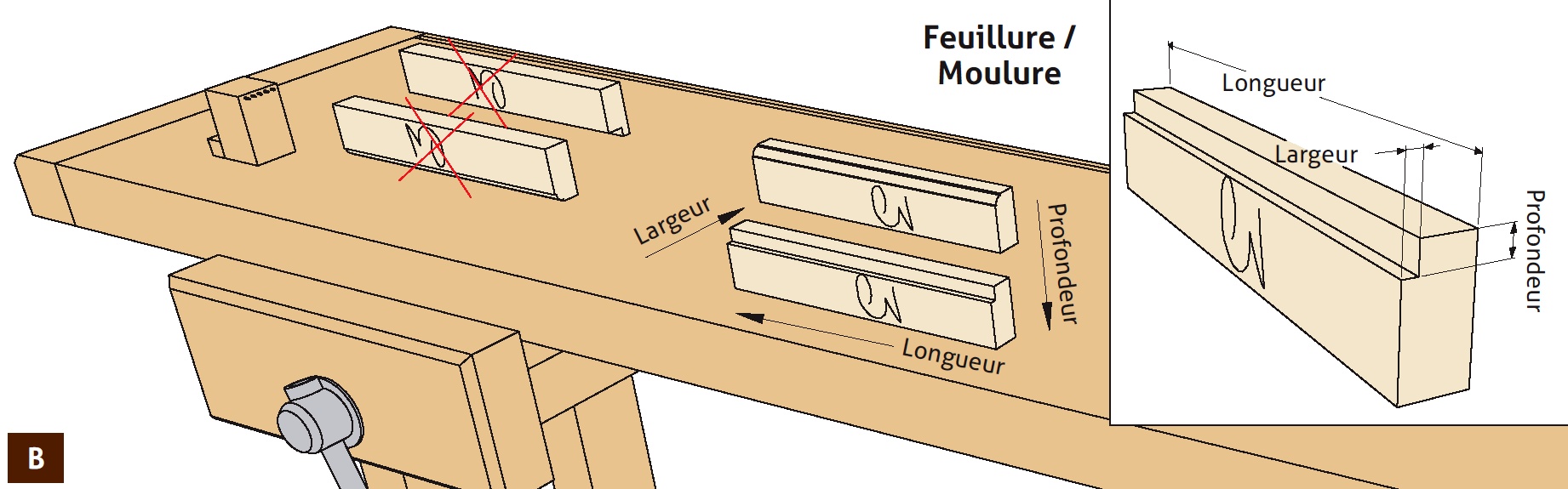

    • Lorsqu’il s’agit de définir les dimensions d’une moulure ou d’une feuillure, une solution consiste à se représenter la pièce à laquelle appartient l’usinage concerné sur chant, en orientant cet usinage vers soi. Il suffit alors d’y appliquer les codes de la Fig. B.

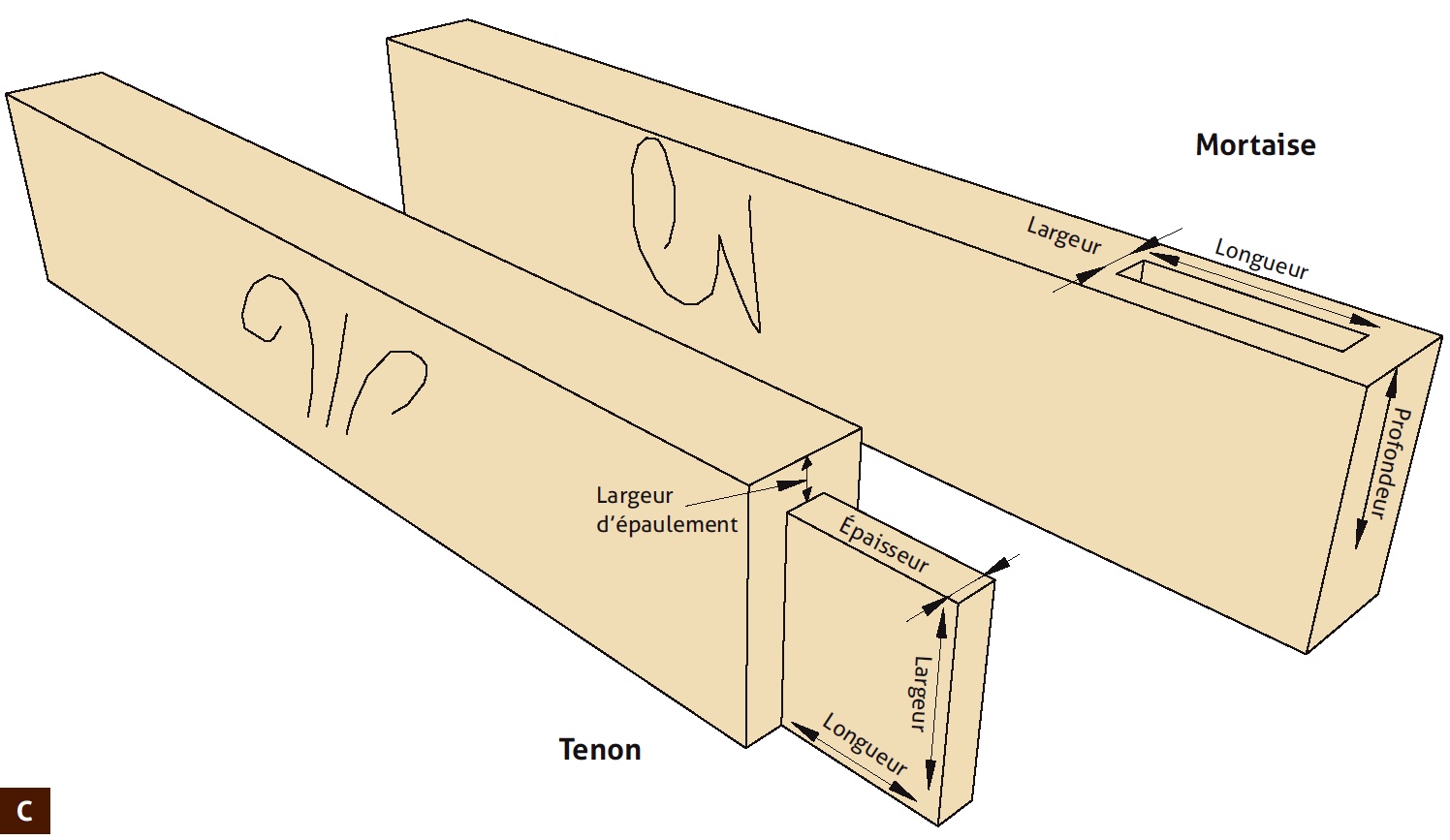

    • Enfin La Fig C rappelle les notions de dimensions des tenons et mortaises.

    • Notez que, quel que soit l'usinage concerné, la longueur est toujours définie par le sens du fil du bois.
