Un escalier quart tournant balancé : le garde-corps

Descriptif:
Le bel escalier proposé par Jacques Guizol dans Le n° 171 du Bouvet se complète, en partie haute, d'un garde-corps dans le même style. Voici les éléments pour réaliser cet aménagement complémentaire.
Sommaire:

Remarque : le bouton bouton-visionner-pdf
(ci-dessus) n'est pas actif.


D'autres « Bonus » liés au n°171 :
- une série de vidéos surprenantes sur l'utilisation d'une CNC à l'atelier.
- le principe de fonctionnement d'un variateur.
- un tableau des mesures et des angles pour la fabrication d'un escalier.


Une vue en situation :

Un escalier quart tournant : garde-corps, vue d'ensemble

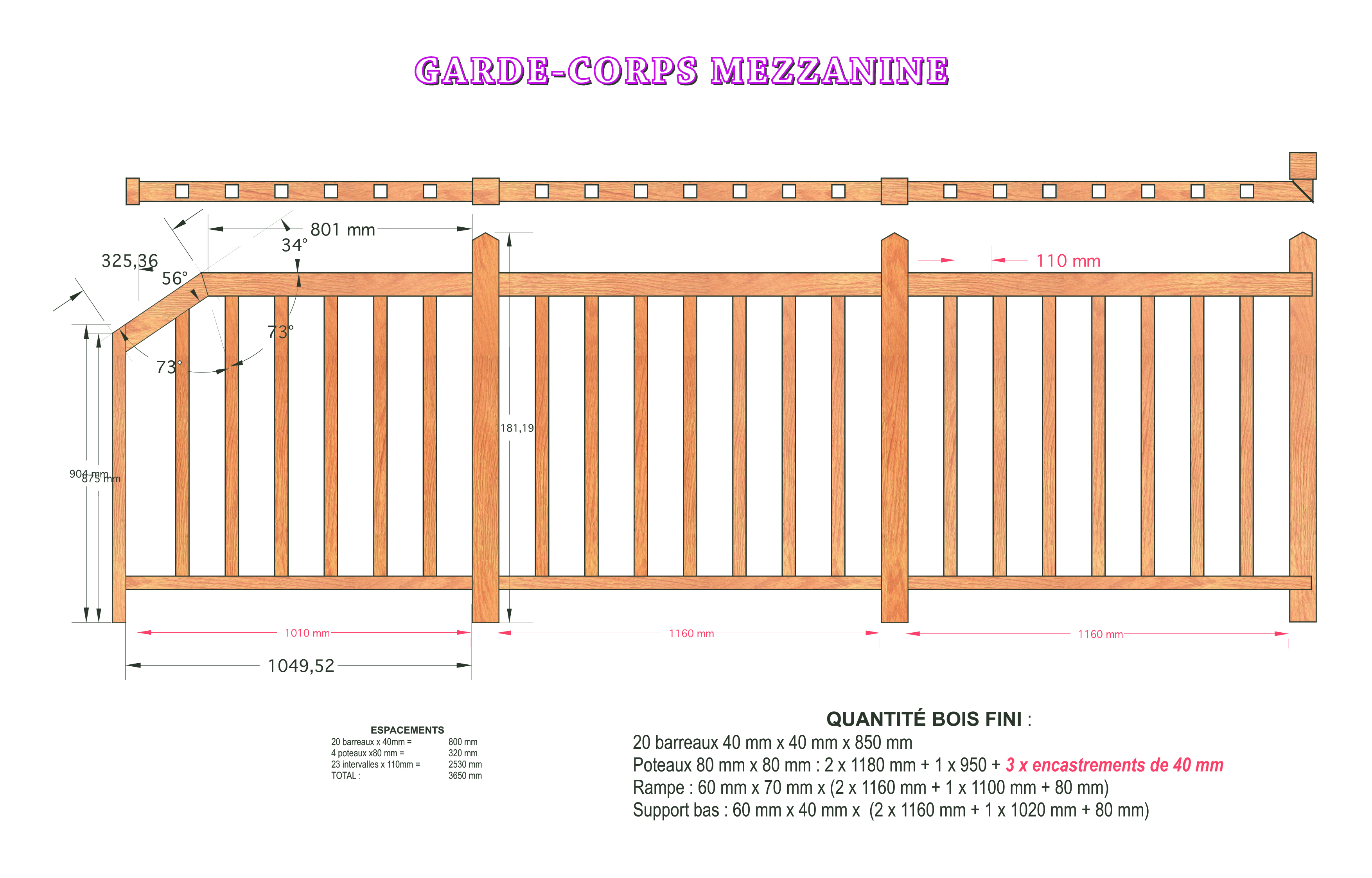

Le plan (tenant compte du rampant) :

Un escalier quart tournant : garde-corps, le plan (tenant compte du rampant)

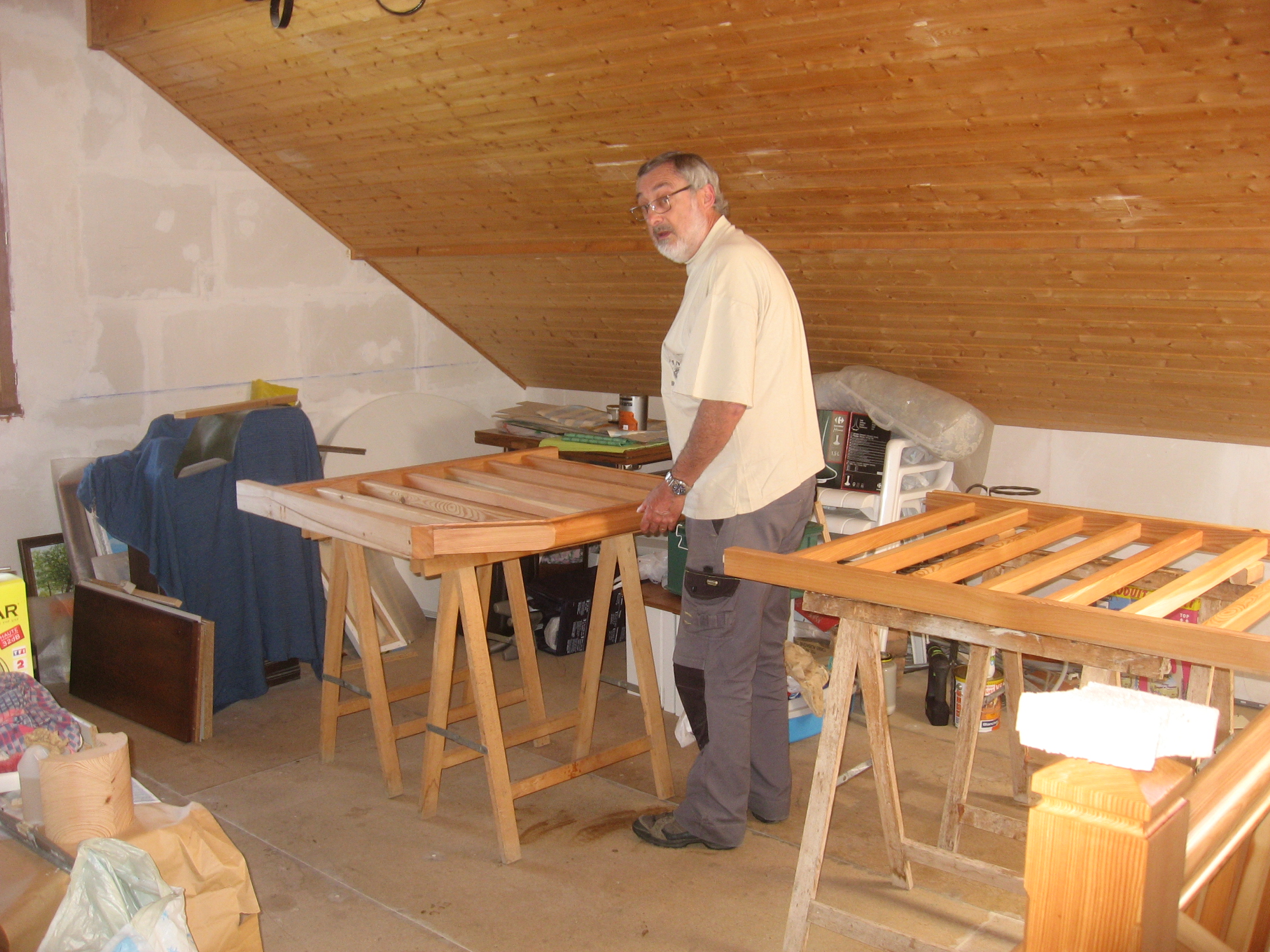

Les trois parties du garde-corps sont réalisées : il n'y a plus qu'à les vernir !

Un escalier quart tournant : garde-corps, réalisation en cours

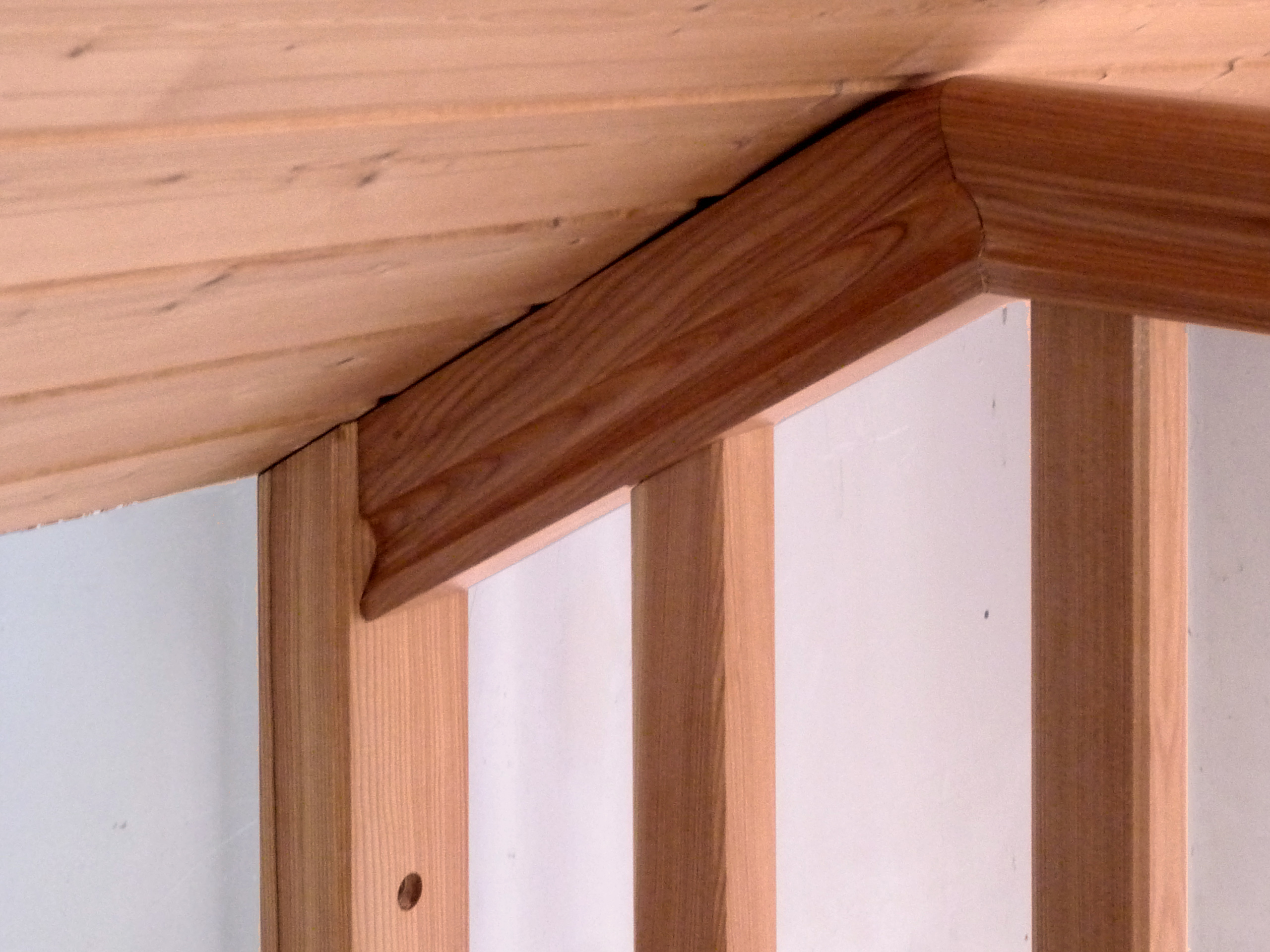

Plutôt que d'ajouter un poteau à l'étage, le raccord avec la main courante de l'escalier a été fait avec un retour à 90° vers le poteau supérieur :

Un escalier quart tournant : garde-corps, raccord du poteau supérieur avec la main courante

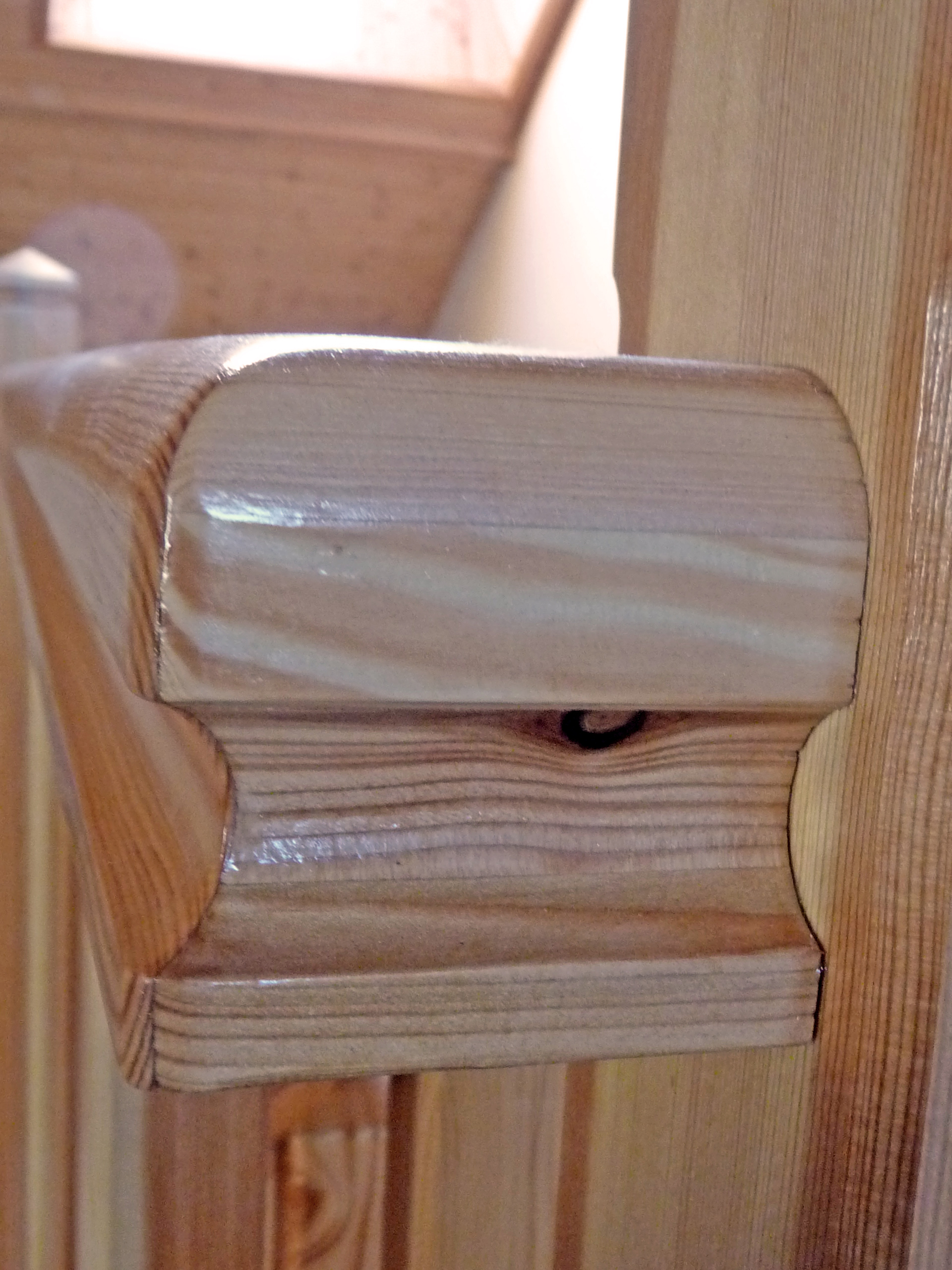

On voit ici en détail ce retour à 90° :

Un escalier quart tournant : garde-corps, retour à 90°

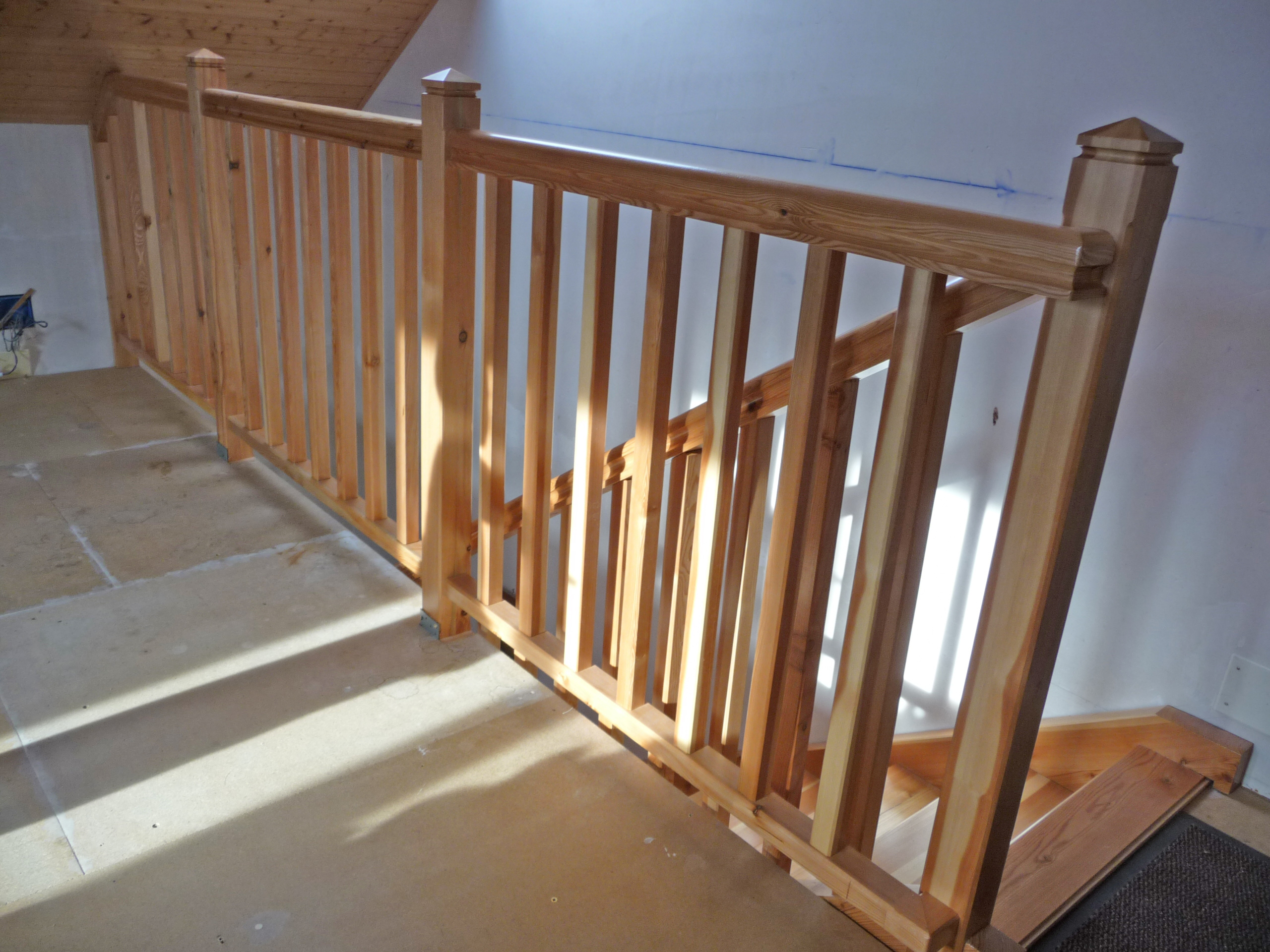

La main courante et le garde-corps d'étage se rejoignent sur le poteau supérieur :

Un escalier quart tournant : garde-corps, main courante et garde-corps se rejoignent

Ici, plus en détail, on voit la fixation visible du demi-poteau, aujourd'hui masquée par un bouchon :

Un escalier quart tournant : garde-corps, fixation du demi-poteau

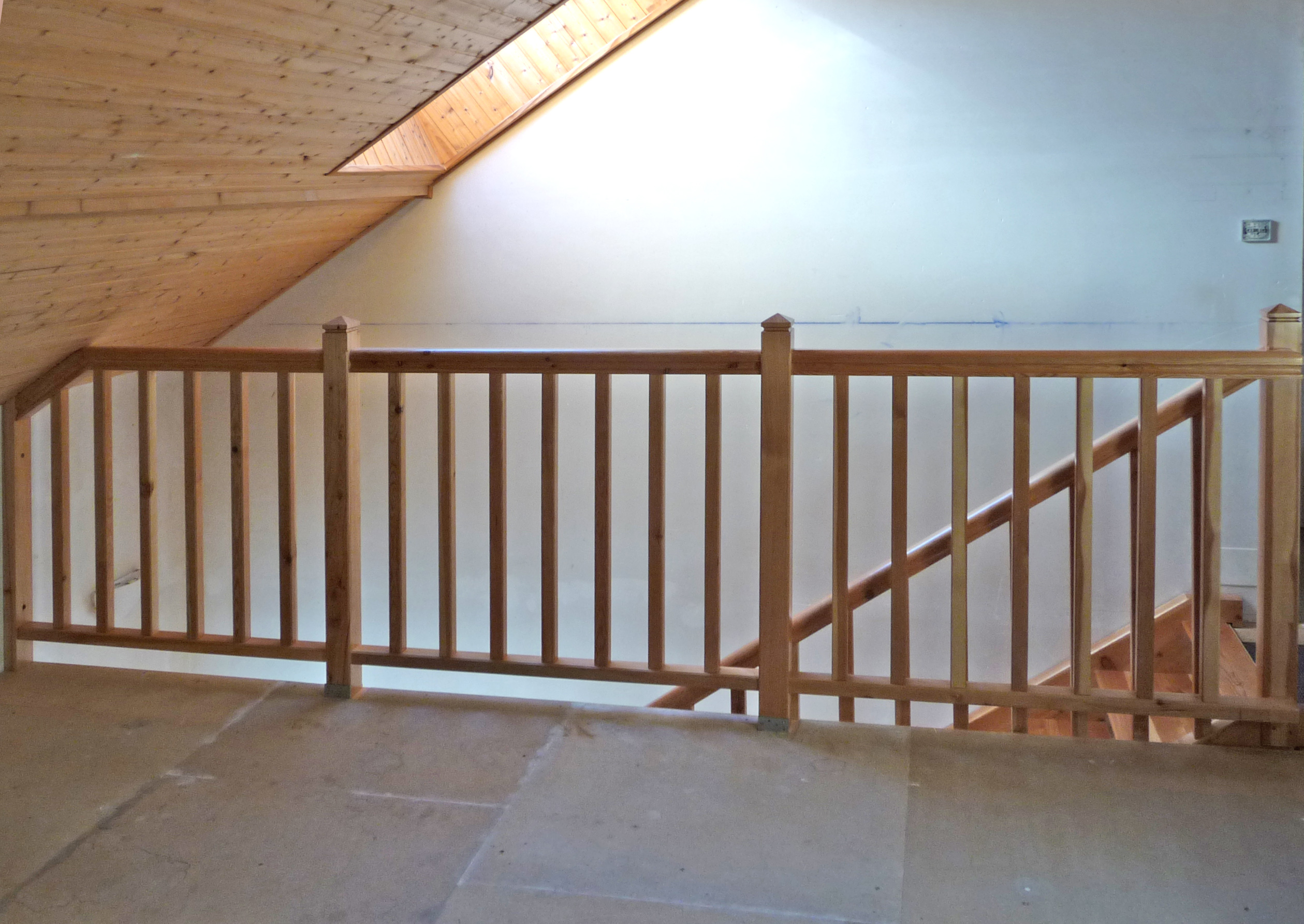

Le garde-corps est terminé (plus qu'à poser le parquet flottant !)

Un escalier quart tournant : garde-corps, vue d'ensemble

Complément à l'article de Jacques Guizol paru dans Le Bouvet n°171.
